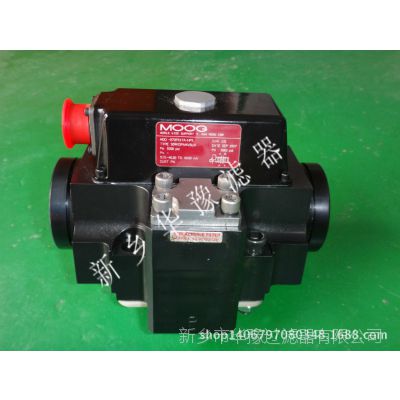

| 加工定制：否 | 级数：单级 | 品牌：华豫 |
| 型号：072-559A | 材质：不锈钢 | 工作温度：高温 |
| 压力环境：高压 | 适用范围：电液 | 产品别名：伺服阀 |
| 适用介质：液体 | 适用温度：80℃ | 公称压力：16MPa |
| 公称通径：234mm | 安装形式：124 | 额定电流：12 |
| 额定流量：12 | 规格：072-559A |
我公司跟最近跟一家专业电液伺服阀结成兄弟单位，提供专业伺服阀的相关服务，各种型号伺服阀的维修与采购。如您有关伺服阀的相关问题需要解决可以来电咨询我们，我们提供全国上门维修服务。
电液伺服阀由力矩马达和液压放大器组成。 力矩马达工作原理 磁铁把导磁体磁化成N、S极，形成磁场。衔铁和挡板固连由弹簧支撑位于导磁体的中间。挡板下端球头嵌放在滑阀中间凹槽内；线圈无电流时，力矩马达无力矩输出，挡板处于两喷嘴中间；当输入电流通过线圈使衔铁3左端被磁化为N极，右端为S极，衔铁逆时针偏转。弹簧管弯曲产生反力矩，使衔铁转过θ角。电流越大θ角就越大，力矩马达把输入电信号转换为力矩信号输出。 前置放大级工作原理 压力油经滤油器和节流孔流到滑阀左、右两端油腔和两喷嘴腔，由喷嘴喷出，经阀9中部流回油箱力矩马达无输出信号时，挡板不动，滑阀两端压力相等。当力矩马达有信号输出时，挡板偏转，两喷嘴与挡板之间的间隙不等，致使滑阀两端压力不等，推动阀芯移动。 功率放大级工作原理 当前置放大级有压差信号使滑阀阀芯移动时，主油路被接通。滑阀位移后的开度正比于力矩马达的输入电流，即阀的输出流量和输入电流成正比；当输入电流反向时，输出流量也反向。滑阀移动的同时，挡板下端的小球亦随同移动，使挡板弹簧片产生弹性反力，阻止滑阀继续移动；挡板变形又使它在两喷嘴间的位移量减小，实现了反馈。当滑阀上的液压作用力和挡板弹性反力平衡时，滑阀便保持在这一开度上不再移动。
1按液压放大级数可分为单级电液伺服阀，两级电液伺服阀，三级电液伺服阀。 2按液压前置级的结构形式，可分为单喷嘴挡板式，双喷嘴挡板式，滑阀式，射流管式和偏转板射流式。 3按反馈形式可分为位置反馈式，负载压力反馈式，负载流量反馈式，电反馈式等。 4按电机械转换装置可分为动铁式和动圈式。 5按输出量形式可分为流量伺服阀和压力控制伺服阀。
